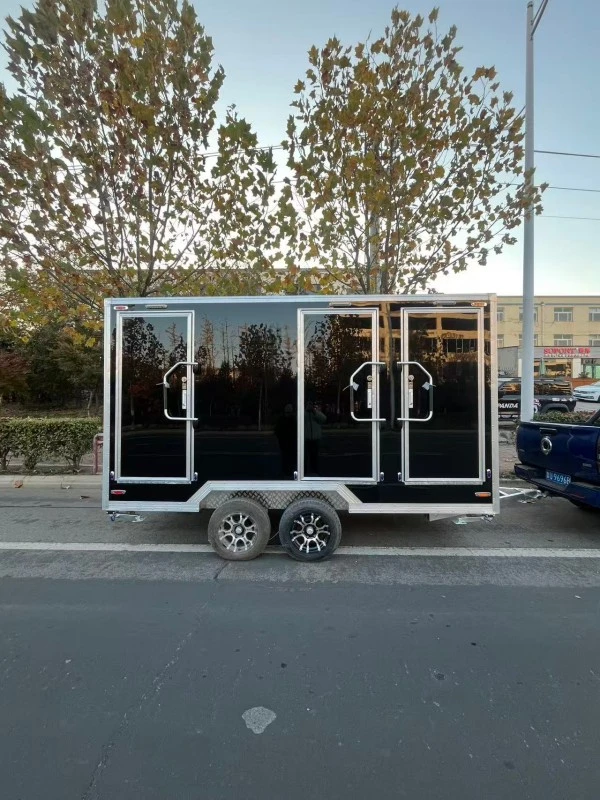

Комерційний туалетний причіп TN-T42-3B з трьома станціями — це буксируемий санітарний блок із трьома приватними туалетами, розроблений для будівельних майданчиків, заходів на відкритому повітрі, фестивалів і тимчасових приміщень. Виготовлений Qingdao Tune Technology Co., Ltd., компанією, заснованою в 2015 році з виробничими потужностями площею 4500 м² і експортуючими в більш ніж 50 країн світу, цей причіп для комерційних туалетів із трьома станціями відповідає стандарту управління якістю ISO 9001. Документація CE, DOT, EPR і COC доступна для відповідних конфігурацій із перевіркою третьої сторони SGS і Intertek.
|
Пункт |
Специфікація |
|
Модель |
TN-T42-3B |
|
Тип продукту |
Трейлер комерційного туалету з трьома станціями |
|
Загальний розмір |
4200 × 2100 × 2550 мм |
|
Приблизний розмір |
13,77 × 6,88 × 8,36 футів |
|
Довідкова вага |
950 кг / 2,094 фунтів |
|
вісь |
2 торсіонних осі з гальмами |
|
Довідкове навантаження |
До 3000 кг, за умови остаточного налаштування |
|
Шини |
4 × 195/70 R15 |
|
Матеріал стін |
Сендвіч-панель зі скловолокна 40 мм |
|
Резервуар для прісної води |
Бак з нержавіючої сталі на 700 л |
|
Резервуар для стічних вод |
Бак з нержавіючої сталі на 1300 л |
|
Тип туалету |
Керамічні унітази зі змивом для ніг |
|
Пісуар |
Чоловічий сенсорний пісуар |
|
Пральні засоби |
Мийки для ручного миття |
|
Тип крана |
Змішувачі кнопкові |
|
Система водопостачання |
Система холодного або гарячого водопостачання |
|
Кліматичне обладнання |
Система кондиціонування повітря, якщо вибрано |
|
Освітлення |
Внутрішнє та зовнішнє освітлення |
|
Зовнішній колір |
Налаштований відповідно до затвердженої картки кольорів |
|
Система буксирування |
Зчіпний пристрій з опорними компонентами |
Розміри та вага є довідковими. Остаточна маса брутто змінюється після додавання води, електричного обладнання, кондиціонерів, водонагрівачів та інших додаткових компонентів. Покупець підтверджує навантажену вагу, потужність зчіпного пристрою та вимоги до гальмування перед тим, як вибрати тягач.


У еталонній конфігурації використовується резервуар для прісної води об’ємом 700 л і бак для стічної води об’ємом 1300 л. Фактичний інтервал обслуговування залежить від кількості користувачів, частоти змивання туалету, миття рук, вимог до прибирання та щоденних годин роботи.
Він використовується як причіп для туалету на будівельному майданчику, якщо проект має відповідний доступ, стабільну землю, графік прибирання та затверджений метод утилізації стічних вод.
так Як трейлер туалету для подій, пристрій призначений для весіль, виставок, фестивалів, спортивних заходів, приватних заходів і тимчасових комерційних майданчиків.
Не обов'язково. Вбудований резервуар прісної води підтримує роботу в місцях без постійного підключення до міської води. Бак наповнюється відповідно до фактичного споживання.
Розташування унітазів, раковин, пісуарів, дзеркал, освітлення, водонагрівача, кондиціонера, музичного обладнання та електричних компонентів обговорюється перед затвердженням остаточного виробничого креслення.
У причепі використовуються дві торсійні осі з гальмами та чотири шини 195/70 R15. Придатність для буксирування залежить від навантаженої ваги, місткості автомобіля, з’єднання зчіпного пристрою, гальмівної системи та місцевих правил дорожнього руху.
Стічні води видаляються через зазначений вихід і транспортуються до схвалених очисних або утилізаційних споруд. Не скидається на дороги, відкриті ґрунти та несанкціоновані дренажні системи.
Комерційний туалетний причіп з трьома станціями розміщується на достатньо рівній і стійкій землі. Перед доставкою покупець або оператор проекту перевіряє ширину під'їзду, радіус повороту, зону розвантаження та вільне місце для паркування.
План ділянки визначає:
● Позиція трейлера
● Маршрут доступу користувача
● Доступ службового автомобіля
● Точка заповнення прісною водою
● Точка відведення стічних вод
● Електричне підключення
● Місце для чищення та зберігання
● Безпечна відстань до будівельної техніки
● Умови дренажу та дощової води
Для причепа з туалетом на будівельному майданчику позиціонування дозволяє уникнути робочих зон кранів, екскаваторних шляхів, зон зберігання матеріалів і маршрутів, якими користуються важкі вантажівки.
У туалетному причепі для проведення подій пристрій легко знайти, не блокуючи під’їзди, аварійні шляхи, зони громадського харчування чи рух пішоходів.
Для причепа з відкритим туалетом оператор враховує вплив вітру, дощову воду, зміни температури, ґрунтовий дренаж і доступ для планового обслуговування.

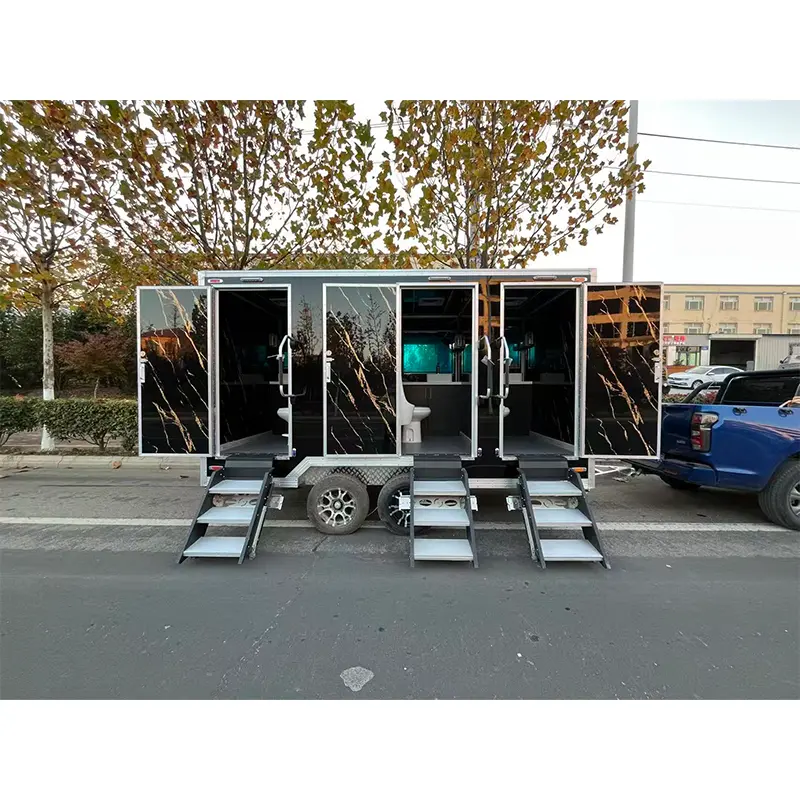

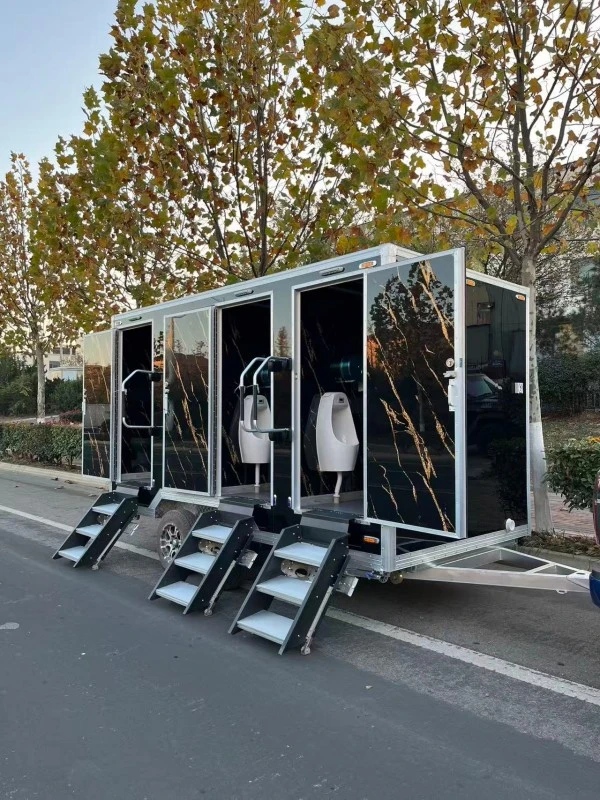

TN-T42-3B використовує три приватні туалетні станції. Ця компоновка підходить покупцям, яким потрібна більша ємність обслуговування, ніж одностанційний причіп, але при цьому потрібна відносно компактна буксирна одиниця.

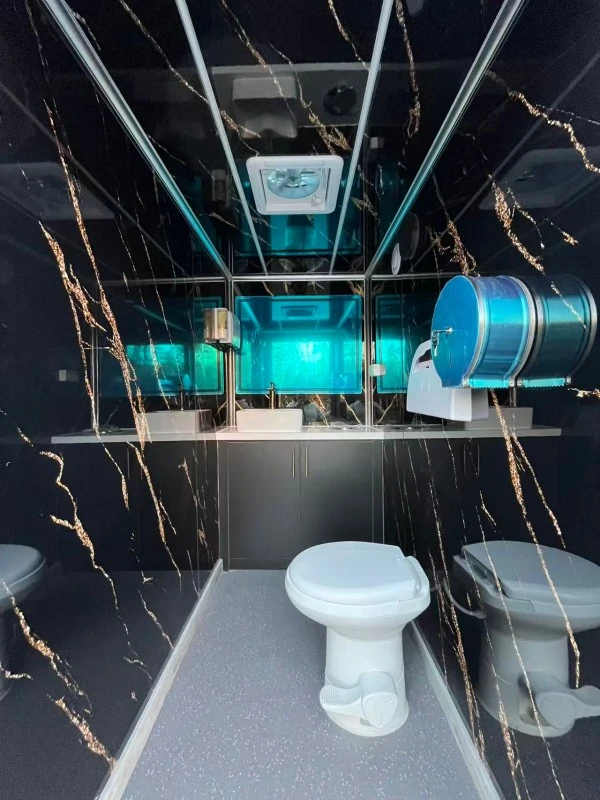

У кожній кімнаті передбачено туалет, двері, освітлення та вентиляцію. Остаточне розташування підтверджується технічним кресленням, оскільки положення дверей, сантехнічні шляхи та доступ для обслуговування впливають на доступний простір.
В базовому корпусі використовуються сендвіч-панелі зі скловолокна товщиною 40 мм. Ця конструкція забезпечує замкнуту систему стін із зовнішньою поверхнею зі скловолокна та ізоляційним шаром.
Фактична ефективність ізоляції залежить від щільності панелей, зовнішньої температури, потужності кондиціонування, частоти відкривання дверей і якості монтажу. Покупці вибирають систему клімат-контролю відповідно до місцевого клімату та передбачуваного використання.
Резервуари з нержавіючої сталі підтримують автономну роботу в тимчасових місцях. Ємність резервуара не дорівнює фіксованій місткості користувача, оскільки використання води різниться між проектами.
Жвавий захід може вимагати більш частого обслуговування, ніж будівельний проект з низьким трафіком. План придбання включає практичний графік заправки та видалення стічних вод.
Еталонна конфігурація включає:
● Керамічні унітази зі змивом для ніг
● Чоловічий сенсорний пісуар
● Раковини для миття рук
● Змішувачі кнопкові
● Дзеркала гардеробні з підсвічуванням
● Система кондиціонування
● Система музичного плеєра
● Внутрішнє та зовнішнє освітлення
● Водяний насос
● Сантехнічні підключення
Гаряча та холодна вода, водонагрівачі, електрообладнання та додаткові сантехнічні приналежності вказані окремо в пропозиції.


1. Припаркуйте причіп на відповідній землі.
2. Витягніть опорне обладнання та опори стабілізатора.
3. Наповніть резервуар для прісної води відповідною водою.
4. Перевірте шланги, клапани та видимі з’єднання труб.
5. Перевірте водяний насос і крани.
6. Запустіть кожен туалет і перевірте дренаж.
7. Перевірте датчик пісуару.
8. Перевірте освітлення, вентиляцію та кондиціонування.
9. Переконайтеся, що вихід стічної води закрито.
● Контролюйте рівні обох баків.
● Регулярно очищайте раковини, унітази та поверхні, які мають високий контакт.
● Перевірте, чи немає видимого витоку води.
● Зберігайте доступ до електричних панелей і службових дверей.
● Записуйте незвичний шум насоса або несправності обладнання.
● Запобігайте несанкціонованому скиду стічних вод.
1. Помийте туалети, пісуар, раковини та підлогу.
2. Дезінфікуйте ручки, крани та інші місця, яких часто торкаєтеся.
3. Перевірте водопровідні та дренажні з’єднання.
4. Спорожніть резервуар для стічної води на схваленому об’єкті.
5. Промийте або обслуговуйте систему відповідно до місцевих процедур.
6. Захищайте або осушуйте відкриті труби в морозну погоду.
7. За потреби від’єднайте зовнішнє джерело живлення.
8. Облік робіт з ТО на наступний період експлуатації.

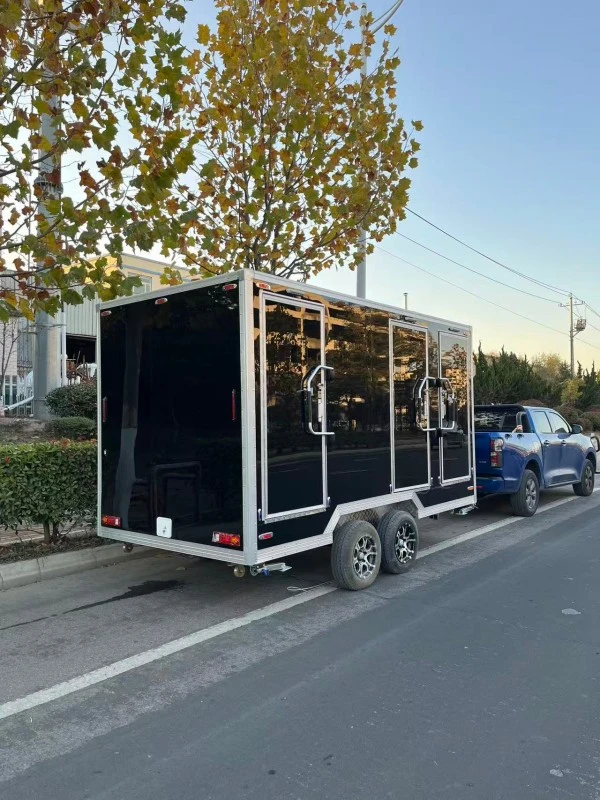

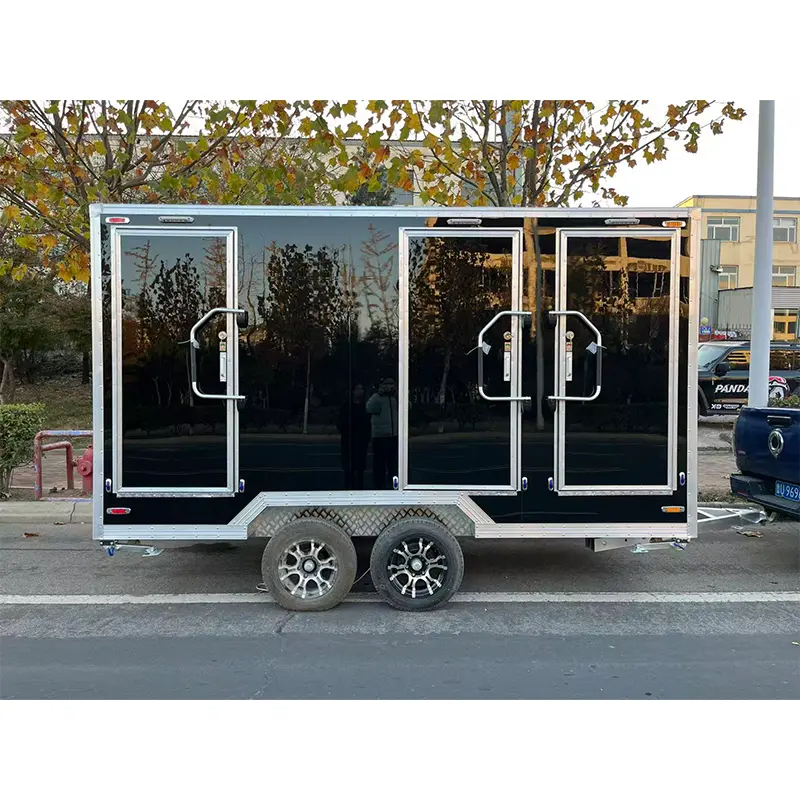

Шасі підтримує корпус туалету, баки, сантехнічне обладнання та електричні компоненти. Еталонна модель оснащена двома торсіонними осями з гальмами.
Перед буксируванням оператор перевіряє:
● Зчіпний пристрій
● Ланцюги безпеки
● Гальмове підключення
● Електрична вилка
● Стан шин і тиск
● Кріплення коліс
● Переднє опорне колесо
● Ніжки стабілізатора
● Дорожнє освітлення
● Зовнішні двері
● Нерозташоване внутрішнє обладнання
Вода, кондиціонери, водонагрівачі та додаткові аксесуари збільшують фактичну транспортну вагу. Тягач вибирається відповідно до повністю завантаженого причепа, а не порожньої контрольної ваги.
Після переміщення оператор перевіряє кузов причепа, двері, шасі, труби, з’єднання резервуару та внутрішнє кріплення перед повторним підключенням системи водопостачання та електропостачання.
Постачальник TUNE організовує перевірку відповідно до затвердженої конфігурації замовлення. Практичний огляд включає:
● Зовнішній вигляд шасі та рами
● Монтаж осі та шини
● Компоненти зчіпного пристрою та гальма
● Вирівнювання та ущільнення дверей
● Покриття панелі зі скловолокна
● Підключення бака для прісної води
● Вихід бака для стічних вод
● Змив туалету
● Робота датчика пісуару
● Ефективність крана та насоса
● Функція водонагрівача, якщо встановлено
● Робота кондиціонера
● Внутрішнє та зовнішнє освітлення
● Система вентиляції
● Стабілізуюче обладнання
● Остаточний вигляд
● Захист упаковки
Протоколи перевірки відповідають фактично поставленому обладнанню. Перевірка заводу, відеоперевірка та передвідвантажувальна перевірка включені, якщо це зазначено в угоді купівлі-продажу.
Перевірені фотографії виробництва, записи перевірок, результати випробувань і затверджена інформація про проект додаються на сторінку продукту. Імена клієнтів, сертифікати, відгуки та претензії щодо проекту публікуються після підтвердження та авторизації.
На зображеннях вище показано документацію CE, ISO 9001 і DOT. Маркування CE стосується відповідних електричних конфігурацій; ISO 9001 охоплює систему управління якістю заводу; Документація DOT стосується підтверджених транспортних конфігурацій. Конкретні номери та обсяги сертифікатів надаються разом із остаточними документами замовлення.
Ця модель з трьома станціями підходить для тимчасових приміщень, де покупцеві потрібні приватні санітарні кімнати та можливість переміщення установки.
Для будівельних проектів основними міркуваннями є доступ працівників, частота прибирання, стабільність ґрунту та обслуговування стічних вод.
Для заходів оператор оцінює пікову кількість відвідувачів і заздалегідь організовує прибиральний персонал, витратні матеріали та обслуговування резервуарів.
Для парків, кемпінгів і сезонних ринків захист від погодних умов, громадський доступ, електропостачання та довгострокове технічне обслуговування включені до плану експлуатації.
Трейлер не є заміною для кожного постійного проекту туалету. Його придатність залежить від доступності транспорту, місцевих правил, домовленостей про комунальні послуги та очікуваного терміну служби.
Спосіб упаковки захищає панелі кузова, двері, освітлення, шасі, сантехнічне обладнання та відкриту арматуру під час транспортування.
План доставки включає:
● Остаточний технічний малюнок
● Список обладнання
● Розміри упаковки
● Вага брутто
● Спосіб завантаження
● Документи на відвантаження
● Митна інформація
● Страхування вантажу
● Інструкції з розвантаження
● Примітки щодо встановлення та введення в експлуатацію
TUNE Factory надає інструкції з експлуатації, вказівки щодо системи водопостачання, усунення несправностей з електрикою, інформацію про насоси та крани, рекомендації з обслуговування та допомогу щодо запасних частин.
Умови гарантії вказані в договорі купівлі-продажу. Деталі шасі, склопластикові панелі, сантехніка, електрообладнання, кондиціонери, насоси, водонагрівачі та аксесуари сторонніх виробників можуть мати інші умови гарантії.
Для підготовки конкретного проекту покупець надає:
1. Країна та місто призначення
2. Призначене застосування
3. Очікувана щоденна або пікова кількість користувачів
4. Запланований час роботи
5. Термін служби
6. Потрібна кількість
7. Інформація про буксирувальний засіб
8. Спосіб наповнення прісною водою
9. Облаштування водовідведення
10. Електрична напруга та частота
11. Вимоги до кондиціонування або опалення
12. Бажана сантехніка
13. Зовнішній колір і логотип
14. Місцеві вимоги до реєстрації
15. Очікувана дата доставки
TUNE готує креслення компонування, аркуш технічних параметрів, перелік обладнання, розташування сантехніки, електричну конфігурацію, контрольний список перевірки, пропозицію щодо упаковки та цінову пропозицію для перегляду перед виробництвом.
